Emergency Port Thread Size | 3/8-18 NPTF |
Chamber Style | Double Diaphragm |
Mounting Bolt Length | 1.48 in. (37.5 MM) |
Mounting Bolt Thread Size | 5/8-11 UNF-2A |
Brake Type | Drum |
Model | Type 3030, T30/30, 3030, 30 30 |
Part Type | Air Brake Chamber |
Alternate Part Name | Brake Canister / Brake Can / Air Brake Canister |
Brake System Compatibility | S-Cam |
Application Type | Heavy Duty Trucks, Semi-Trucks |
Port Orientation | 90° |
Maximum Operating Pressure | 150 PSI |
Serviceability | Sealed |
Stroke Lenght | 3 in. |
Stroke Type | Long Stroke |
Clevis Yoke | Included |
Service Chamber Joint Type | Single Clamp Band |
Push Rod Thread Size | 5/8-18 UNF-2A |
Service Port Thread Size | 3/8-18 NPTF |
Clevis Mounting Type | Threaded |

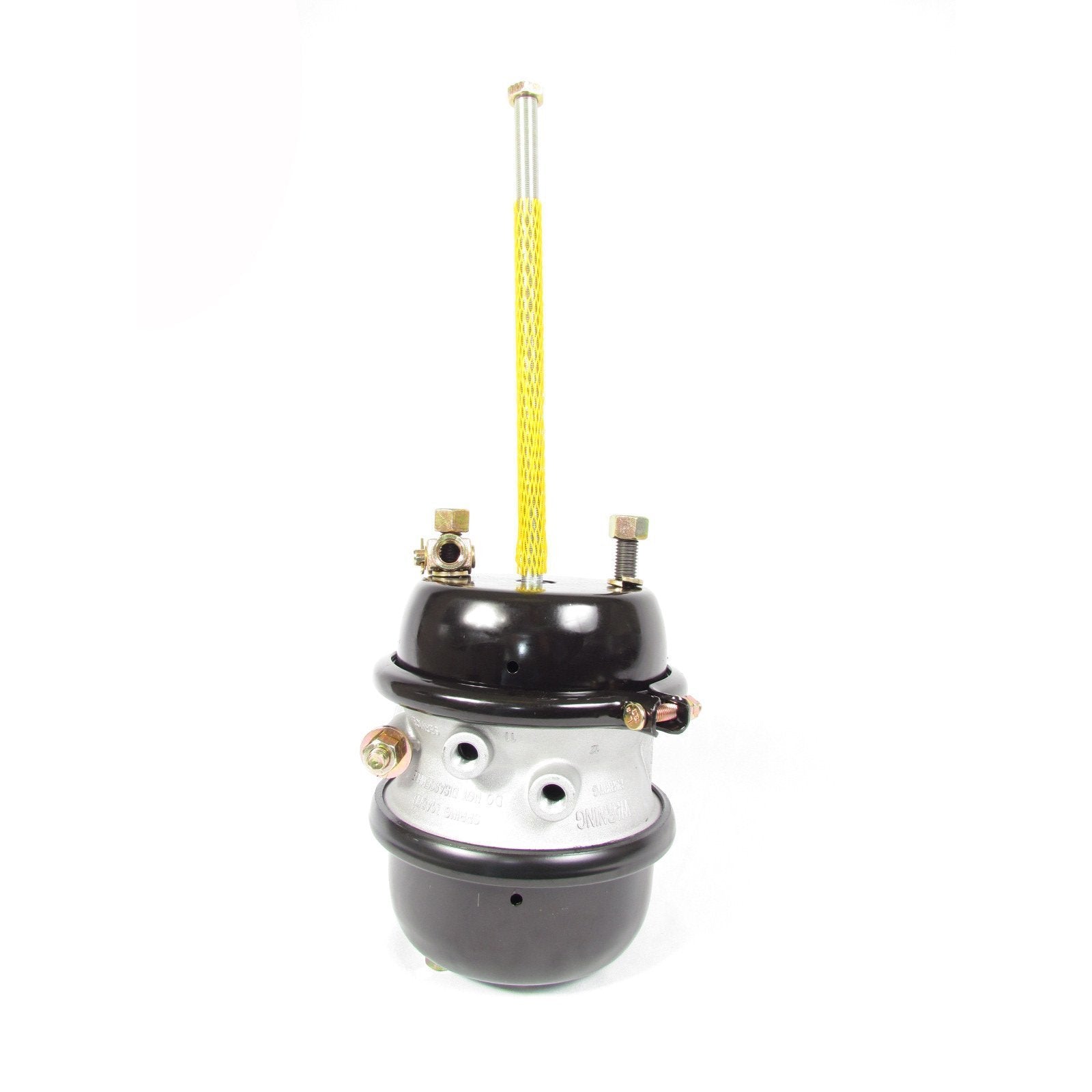

Chamber Type | Spring Brake Chamber |
Push Rod Length | 8 in. |
Outside Diameter (O.D.) | 8.30 in. |
Cross References | 179.SB3030SL, NT3030ELS80, NT3030ELSWC, 3030CLW, E-GC3030L, EBC3030CEL, OTR3030SBLS, HDX1373030059, GC3030L, GC3030LCW, 3508360C91, 3230951, 1010476, S17204 |
